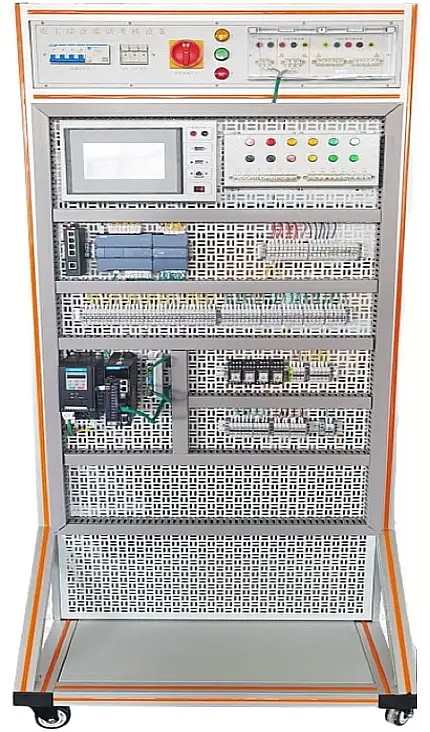

SBDG-21A電工基礎技能實訓臺

電工基礎技能實訓臺、培養能源礦業和煤化工等專業本科生電工學、自動化、機電類等課程的實踐實訓的需要。也可為各行業中高級電工技術、電子設計、機電實訓和過程控制技術等方面培訓提供實訓場所。還可以通過產學研結合，面向工業自動化領域，開展專業實踐實訓平臺建設。增強高校與高新技術創新層面的結合度。為國家及地方培養高層次應用型相關專門人才提供實訓實踐基地，同時為解決物理學在應用方面的重大關鍵技術問題提供源頭的技術支持，滿足國家和地方對科技創新的迫切需求。

電工專業基礎技能實訓臺選取開放式設計、自由組合的萬能網孔板。學員可對實訓項目進行自由組合與開發設計，根據不同實訓項目的要求，設計電路、選取器件、組合成相應的實訓電路，完成相關實訓項目的設計、線路安裝、接線、調試及工藝整理，以充分鍛煉學員動手能力和實操技能，服務技能大賽。

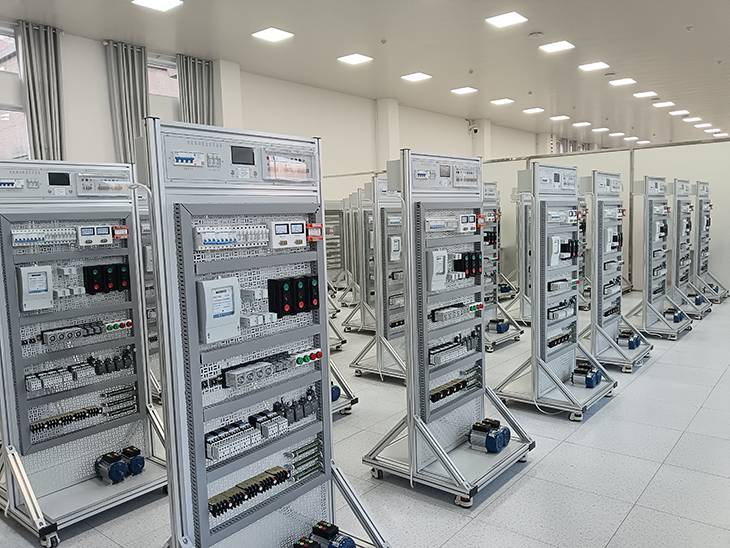

實訓平臺選用網孔實訓臺搭配多實訓掛件箱的模塊化、組合式實訓平臺。更接近電工作業現場，將電工（含照明）、電子技術、電力拖動、PLC綜合控制、單片機、傳感器（包括電壓、電流、溫度、壓力等）、物聯網等多門學科的技能訓練，通過不同實訓掛件箱與網孔板的搭配來實現不同課程的實訓項目訓練。綜合性強、實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，占地面積小、節約實訓用房、減少基建投資。

一、設備特性

1）電工技術基本技能實訓可實現低壓驗電表的使用、室內配線、室內照明線路安裝、常用導線的連接和絕緣的恢復、電烙鐵的拆裝與焊接技能訓練、電流表、電壓表的安裝、交流電壓的測量、常用開關類電器拆裝、交流接觸器的拆卸與組裝、熱繼電器與時間繼電器的拆卸和組裝、三相鼠籠式電動機的拆裝與測試、三相鼠籠式異步電動機的定期檢修、手動正轉控制線路的安裝與檢修訓練、接觸器點動正轉控制、具有自鎖的正轉控制、具有過載保護的正轉控制、接觸器控制Y－△降壓控制等培訓項目；

2）電子技術實訓可實現常用電子元器件的識別與檢測、電烙鐵拆裝與電子錫焊技能訓練、三端集成穩壓直流電源的制作、具有負反饋信號放大器電路的制作與測試、實用聲控、光控節電照明燈的制作與實訓、二極管的正向特性、三極管基本放大器、晶閘管觸發電路等培訓項目；

3）電力拖動技術實訓可實現閘刀開關正轉控制線路、接觸器點動正轉控制線路、具有自鎖的正轉控制線路、具有過載保護的正轉控制線路、倒順開關控制正反轉控制線路、接觸器聯鎖的正反轉控制線路、按鈕接觸器復合聯鎖控制線路、時間繼電器控制串聯電阻降壓控制線路、接觸器控制Y/△降壓起動、全波整流能耗制動控制線路等培訓項目；

4）PLC綜合控制技術實訓可實現與、或、非邏輯功能實驗、定時器、計數器功能實驗 、跳轉、分支功能實驗、移位寄存器實驗、電機的自動控制實驗、 LED數碼管顯示PLC自動控制實驗等；

5）單片機技術實訓可實現二進制到BCD碼轉換、二進制到ASCII碼轉換、端口輸入、輸出實驗、繼電器控制實驗、LED靜態串行顯示實驗、LED動態掃描顯示實驗、陣列式鍵盤實驗、外部中斷實驗、模數轉換實驗、數模轉換實驗、EEPROM數據讀寫實驗、RS232及RS485實驗等培訓項目；

6）傳感器技術實訓可實現電壓、電流、溫度、壓力等傳感器信號轉換及際際信號模擬，可配合PLC或單片機進行相關實驗。

二、技術參數

1) 電源：交流輸入三相四線380V±10%。

2) 配三相四線帶漏電保護電源開關。

3) 有三路短路保護、三路電源指示燈、三路保險絲、三相四線電源輸出接線端子和單相電源輸出接線端子。

4) 設置一個86型單相電源插座，用于各種儀器的電源供給交。

5) 實訓臺安裝可移動腳輪與固定調整腳，方便移動及調配實訓課程。

6) 設計有專用接地保護線。

7) 配套實驗導線12根（紅、黃、綠、黑各3根）。

8) 實訓臺尺寸：堅固型鋁合金框架，及網孔安裝板，外形尺寸長1100mm×寬800×高1800mm。

三、實驗項目

1、PLC實驗

1) 點動控制電路

2) 自鎖控制電路

3) 點動與連續轉動控制電路

4) 多地控制電路

5) 單按鈕啟?？刂齐娐?/span>

6) 三相異步電動機正反轉控制

7) 行程開關自動往返控制電路

8) PLC控制的紅外報警裝置

9) 信號燈閃爍控制

10) Y-△啟動控制電路

11) 異步電動機延時停止控制電路

12) 正序啟動逆序停止自動控制

13) S7-200SMART與變頻器的通信

14) 200smart與變頻器的Modbus RTU通信

2、電工實驗

1) 接觸器點動控制線路

2) 自鎖控制電路

3) 具有過載保護的自鎖控制電路

4) 接觸器點動與連續轉動電路控制

5) 多地控制電路

6) 一鍵啟?？刂齐娐?/span>

7) 接觸器聯鎖的正反轉控制線路

8) 按鈕聯鎖的正反轉控制線路

9) 按鈕接觸器復合聯鎖的控制線路

10) 倒順閘刀正反轉控制線路

11) 三檔轉換開關控制正反轉電路

12) 行程開關自動往返控制線路

13) 串聯電阻降壓控制線路

14) 星三角降壓啟動自動控制電路

15) 異步電動機延時停止控制線路

16) 短暫停電自動再啟動電路

17) 手動順序啟動控制線路

18) 自動順序啟動同時停止控制線路

19) 自動順序啟動逆序停止控制電路

20) 異步電動機斷相保護控制電路

21) 全波整流能耗制動控制電路

22) 直流電動機調速控制電路

23) 直流電動機正反轉控制電路

24) 單相電能表帶雙控雙開照明電路

25) 家庭戶內電路

26) 三相四線直通表安裝電路

27) 三相四線帶互感器電能表安裝電路
