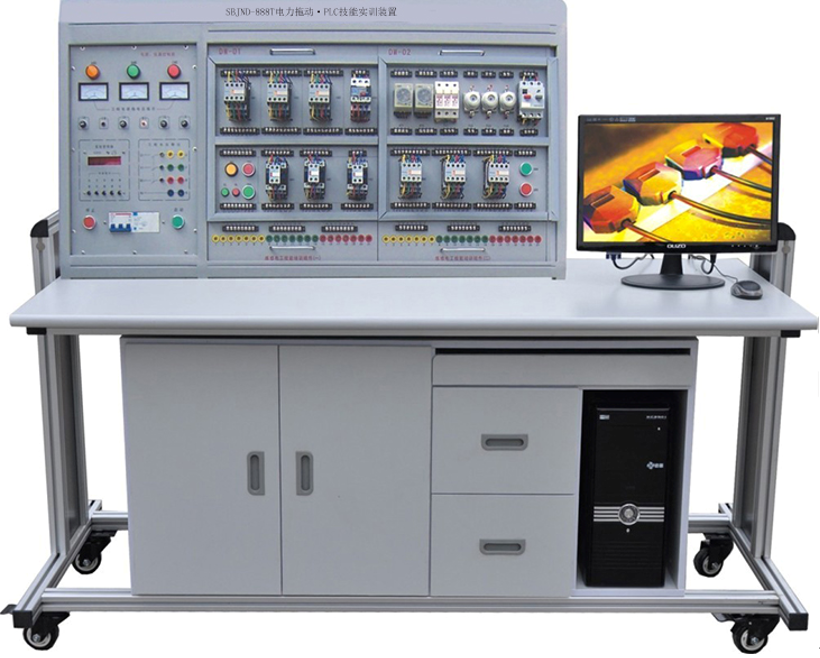

SBJND-888T電力拖動PLC技能實訓裝置
電力拖動PLC技能實訓裝置為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》《PLC原理及應用技術》《變頻調速》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展電工技能等等實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。
一、特點：
1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：1300×700×1400（mm）
三、裝置配備
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1、由無線遙控控制三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。
（三）實訓組件
1、DW-71 電力拖動培訓組件（一）
2、DW-72 電力拖動培訓組件（二）
3、DW-73 電力拖動培訓組件（三）
4、PLC主機及轉換器培訓組件
6、編程通訊電纜
7、仿真軟件
8、工控組態軟件
9、三相異步電動機 380V Y/△接法，帶離心開關 2臺
四、實訓項目
（一）電力拖動部分
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路
（二）PLC綜合訓練部分
西門子S7-200smart CPU SR40數字量24點輸入/16點輸出，1 個以太網通信端口, 1個485接口；EM AM06模擬量模塊4路輸入/2路輸出，配套編程電纜。
1、與、或、非邏輯功能測試
2、定時器、計數器功能測試
3、跳轉、分支功能測試
4、移位寄存器實訓
5、數據處理功能實訓
6、微分、位操作實訓
7、藝術彩燈造型的PLC控制
8、PLC控制三相異步電動機自鎖正轉控制
9、PLC控制三相異步電動機正反轉控制
10、PLC控制三相異步電動機Y/△啟動控制
11、PLC控制三相異步電動機降壓啟動控制
12、PLC控制三相異步電動機能耗制動控制
13、PLC控制C620車床電氣控制線路
14、PLC控制C6163車床電氣控制線路
15、PLC控制電動葫蘆電氣控制線路
五、 全室參考配置表（以二十四座為例）
序號 | 名 稱 | 每臺數量 | 全室數量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 12 | 套 |
|
2 | 實訓桌 | 1 | 12 | 張 |
|
3 | 學生凳 | 2 | 24 | 張 |
|
4 | 器材配備 | 1 | 12 | 套 | 見表一 |
表一
序號 | 名稱 | 數量 | 單位 |
1 | DW-71 電力拖動培訓組件（一） | 1 | 套 |
2 | DW-72 電力拖動培訓組件（二） | 1 | 套 |
3 | DW-73 電力拖動培訓組件（三） | 1 | 套 |
4 | 西門子S7-200smart CPU SR40 | 1 | 套 |
5 | 編程通訊電纜 | 1 | 根 |
6 | 仿真軟件 | 1 | 套 |
7 | 工控組態軟件 | 1 | 套 |
8 | 三相異步電動機 380V Y/△接法，帶離心開關 | 2 | 臺 |
9 | 特制安全導線 | 20 | 根 |
