SBGYD-01C電子焊接技能及生產工藝流水線創新實訓臺
一、電子產品裝配實訓室建設的意義
電子焊接技能及生產工藝流水線創新實訓臺、電子技術的飛速發展使得各種新器件、新電路、新技術和新工藝如雨后春筍般涌現。從事電子行業無論是做研究還是從事生產，都必須符合生產的實際需求，符合目前國家 SMT 行業的發展的大的方向的需求。因此，可以讓學生了解生產過程和生產エ藝就顯得特別重要，
讓學生既具備較強的理論知識又有出色的動手能力。
二、產品特點
電子焊接技能及生產工藝流水線創新實訓臺是根據生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求而研制的。可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足電子制作、電子設計大賽、課程設計、畢業設計等實訓要求。適合各職業院校電子類專業《電子工藝》課程開展綜合性、設計性及創新性的實訓教學。
1、采用生產流水線結構，使學生的操作訓練貼近生產實際。從而加強學生的動手能力、創新能力。
2、提供了多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行ニ次開發。
3、采用雙面四工位結構，每臺配有測量?jī)x表、交直流電源、函數信號發生器、日光燈、工藝看板和焊接、調試工具等。組裝好的實訓臺安全可靠，可防靜電。
4、配套實訓資料齊全，提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，便于學生完成電氣識圖、電路設計、焊接、調試、檢修等多種技能的實訓。
三、技術性能
1.輸入電源： 220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜200VA
4.外形尺寸：?jiǎn)蝹€(gè)實訓臺的尺寸為1.6m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
四、系統配置

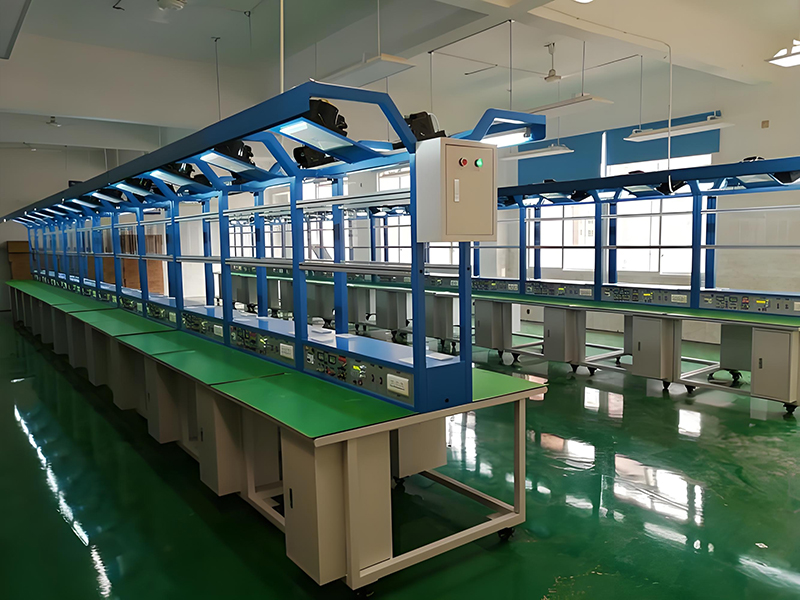

電子焊接技能及生產工藝流水線創新實訓裝置主要由實訓臺、電源箱、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2套，電風扇2套，透明的PVC板4個，可夾放原理圖等資料，工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.控制屏正反兩面各有兩塊實訓面板，每塊面板提供的資源有：
(1）七路AC22OV電源插座接口，可為實訓套件和外配儀器設備提供工作電源。
(2）四路固定直流電源：±5V/0.5A、±12V/0.5A，每路均具有短路、過流保護和自動恢復功能。
（3）控制屏頂部可用于放置元件盒（焊接工序用）或儀器儀表（調試工序用）等。
3.電源柜
輸入電源：?jiǎn)蜗嘞嗳€~220V±10% 5OHz輸出電流：40A，可為40個工位提供工作電源；具有電源指示、漏電保護功能，使用安全可靠。
4.實訓線路板（4套/臺）
序號 | 實訓線路板 | 能力目標 |
1 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
2 | 可調式串聯型晶體管穩壓電路 | 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
3 | 集成穩壓電源 | 了解三端集成穩壓電源LM317的接線方法和應用 |
4 | 文氏橋振蕩器 | 掌握運放741的工作特點及振蕩器的工作原理和應用 |
5 | 模擬“知了”電子電路 | 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
6 | 門鎖防盜報警器 | 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
7 | 六管超外差式調幅收音機 | 掌握收音機的工作原理及調試方法 |
8 | 編碼電子鎖電路 | 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
9 | 七彩循環裝飾燈控制器 | 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
5.實訓工具套件（4套/臺）：元件盒5只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，吸錫器1把，焊錫絲1圈，驗電筆1支，斜口鉗1把，一十字螺絲刀各一把，恒溫烙鐵1把。
6.學生凳：4張，鋼木方凳。
