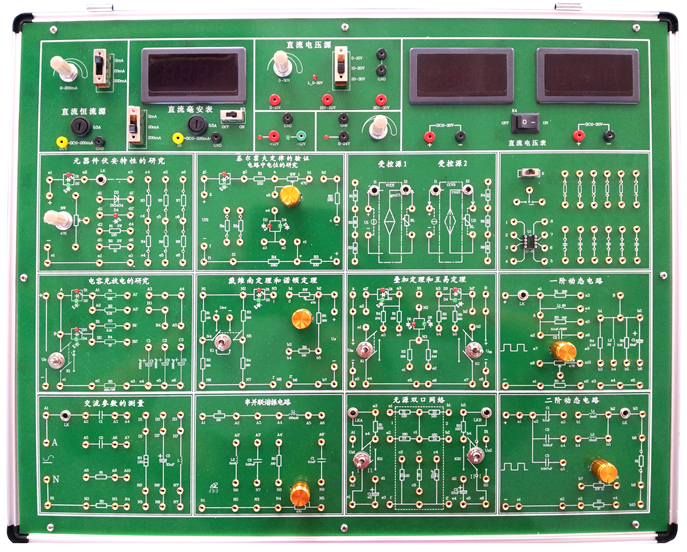

SB-DL6B綜合電路原理實驗箱

一、概述

綜合電路原理實驗箱、電路原理綜合實驗箱適用于電子信息、電氣工程、自動化等專業的電路原理課程實驗教學，可完成電路基本定律驗證、電路定理應用、動態電路分析、交流電路參數測量等各類實驗，幫助學生掌握電路的基本分析方法與實驗技能。

綜合電路原理實驗箱、電路原理綜合實驗箱集成多種電路實驗功能模塊，覆蓋電路原理的核心知識點，支持從基礎驗證到綜合分析的實驗項目，能有效提升學生的電路分析能力與實驗動手能力。

電路原理綜合實驗箱、電源模塊：包含直流穩壓源、直流電壓源，為實驗提供穩定的直流電力。測量模塊：配備多塊直流毫安表、直流電壓表，用于電路參數的測量、電路實驗?zāi)K：涵蓋元器件伏安特性研究、基爾霍夫定律驗證、疊加定理和互易定理、一階動態電路、二階動態電路、電容充放電研究、戴維南定理和諾頓定理、交流參數測量、異步控制電路、無源雙口網絡等多個單元，可開展電路基礎理論的各類驗證與分析實驗。

該系統以箱式設計，集電源、測量用電表、實驗?zāi)K于一體，實驗時只需外接信號源等即可在每個實驗?zāi)K中進行實驗，實驗箱連接部分采用了鎖緊疊插式鍍金大孔，連接可靠、壽命長，實驗數據精確，面板采用了雙面設計工藝，正面為線路原理，反面為具體線路分布和元件，使學生在實驗時對原理一目了然。

二、組成

由鋁木合金材料制作箱體，無任何污染源，箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗?zāi)K區等組成。

三、主要技術指標

1）輸入交流AC：220V，±10%。

2）直流穩壓輸出 DC：±12V/1A。

3）直流穩壓可調輸出:

*DC 0-30V/1.5A,分3檔0-10V、10-20V、20-30V連續可調。

*DC 0-24V/1A 連續可調輸出。每路電源均有短路保護自動恢復功能。

4）恒流源：0～200mA可調恒流源，分3檔2mA 、20mA、200mA輸出，并設有開路保護功能。

5）提供3位半0～200mA直流數字電流表1只，分3檔2mA 、20mA、200mA 測量。

6）提供3位半0～30V直流數字電壓表2只。

7）安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準；

8）箱體外形參考尺寸：500×420×100mm；

四、實驗?zāi)K配置

1）元器件伏安特性的測量

2）電路中電位的研究

3）戴維南定理和諾頓定理

4）疊加定理和互易定理

5）電容充放電的研究

6）受控源VCVZ、VCCS電路

7）一階動態電路

8）二階動態電路

9）交流參數的測定

10）串、并聯諧振電路

11）無源雙口網絡

12）擴展IC-8插座一個，電阻、電容接插座各6個，1×2撥動開關1個。

五、附件配置

1）交流電源線1根，長1.5米。

2）電流測試線2根，長0.5米。

3）實驗用自鎖緊專用導線25根，長≦0.5米。

4）實驗指導書1套

六、主要實驗項目

1）基本電工儀表的使用與測量誤差的計算

2）減少儀表測量誤差的方法

3）線性與非線性電路元件伏安特性的測繪

4）電位、電壓的測定及電路電位圖的繪制

5）基爾霍夫定律驗證及故障判斷

6）疊加定理驗證及故障判斷

7）電壓源與電流源的等效變換

8）戴維南定理的驗證

9）諾頓定理驗證

10）雙口網絡測試

11）互易定理驗證

12）受控源VCCS、VCVS、CCVS、CCCS的實驗研究

13）典型電信號的觀察與測量

14）RC一階電路響應的測試

15）二階動態電路響應的研究

16）R、L、C元件阻抗特性的測試

17）RC串、并聯選頻網絡特性測試

18）R、L、C串聯諧振電路的研究

19）RC選頻網絡特性測試

20）雙口網絡測試實驗

附：使用本實驗箱需配套儀器儀表

 (1)萬用表

 (2)信號發生器

 (3)示波器
