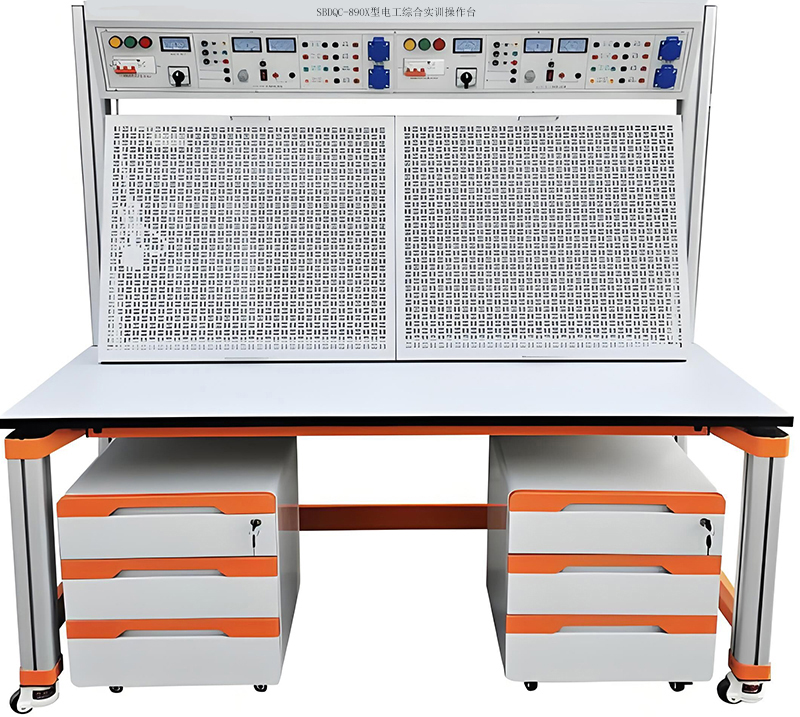

SBDQC-890X型電工綜合實訓操作臺（單面雙組型）

一、概述

電工綜合實訓操作臺是機電一體化、電氣自動化等專業的一門獨立實踐課，學生在學習電路、電工電子技術、電機與電氣控制等技術課程后的重要實踐環節，教學內容著重于實踐，加深對理論知識的認識，拓寬學生的視野，培養學生的基本技能、實驗能力和自學能力，為后續理論課程和實驗課程打下良好基礎。

課程任務：

電工綜合實訓操作臺課程的任務是培養學生能掌握電工的基本操作技能，并盡可能達到熟練程度，有獨立分析問題和解決一般技術問題的能力，通過實際操作，使學生掌握電工基本操作技能。

此外，在實訓過程中，要培養學生良好的職業道德，養成文明生產習慣，克服困難，勤學苦練。

課程目標：

1、知識與能力

能夠掌握維修電工中常用的儀器、儀表、工具的使用；能熟練掌握高級維修電工中電動機的控制線路，并能獨立安裝與檢修。

2、過程與方法

采用循序漸進的方法進行，使得學生逐步掌握實習內容，先理論，后用實踐來驗證理論，課程結束時需理論與實操考核通過。

二、設備技術指標

1. 外型：整體尺寸1600mm×700mm×1750mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙組具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。

三、 設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。

四、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

五、 電工綜合實訓操作臺參考配置表

表一 實訓臺元器件配置清單（1臺）
