四工位鉗工實訓臺,鉗工技能實訓設備 > 行業新聞 >維修電工實訓考核設備

2024年6月29日

四工位鉗工實訓臺,鉗工技能實訓設備

SBQG-4四工位鉗工實訓臺

四工位鉗工實訓臺可滿足安全文明生產及操作學習；手割鋸練習，訓練正確的割據操作姿勢；銼削學習及實踐；鉆孔練習及實踐；修磨練習及實踐；鉸孔練習及實踐；劃線練習及實踐；配合件制作及實踐；工具量具使用練習；鉗工實訓考試考核；臺虎鉗使用及實踐；攻絲練習及實踐；套絲練習及實踐等。可滿足 4 名學習人員同時實訓操作，同時配備安全保護裝置。滿足機械維修等專業的學習實訓操作。

一、概述

鉗工技能實訓臺、鉗工實訓設備為制造類專業學生基礎實習課程的車間。主要承擔平面和立體劃線、鑿削、鉆孔、攻絲和套絲、彎曲與矯正、鋸削加工、銼削加工、制作加工、樣板加工、裝配等典型項目的實踐訓練。通過鉗工實習使學生掌握一定鉗工操作技能，掌握一定的零件加工工藝過程及相關設備的使用。突出技能加工的綜合實用性，加強實際操作技術能力的培養。為學生進一步學習專業課以及從事與機械相關的設計、制造、維修等工作打下良好的基礎。

Ø鉗工：鉗工大多是用手工工具并經常在臺虎鉗上進行手工操作的一個工種。

Ø鉗工的主要任務－－－－

Ø加工零件：一些采用機械方法不適宜或不能解決的加工，都可由鉗工來完成。如：零件加工過程中的劃線，精密加工（如，刮削挫削樣板個制作模具等等）以及檢驗及修配等。

Ø裝配：把零件按機械設備的裝配技術要求進行組件，部件裝配合總裝配，并經過調整，檢驗合試車等，使之成為合格的機械設備。

Ø設備維修：當機械在使用過程中產生故障，出現損壞或長期使用后精度降低，影響使用時，也要通過鉗工進行維護合修理。

Ø工具的制造和修理：制造和修理各種工具，卡具，量具，模具和各種專業設備。

Ø鉗工各項操作技能－－－－

Ø劃線，鏨削，鋸削，銼削，鉆孔，擴孔，锪孔，鉸孔，攻螺紋，套螺紋，矯正和彎形，鉚接，刮削，研磨，機器裝配調試，設備維修，測量和簡單的熱處理。

Ø鉗工的主要工具－－－－

Ø鉗工主要是以銼刀鉆鉸刀老虎鉗臺虎鉗車床銑床磨床為主的工具進行裝配和維修的技術工人。

Ø鉗工的種類－－－－

Ø鉗工（普通鉗工）：對零件進行裝配，修整，加工的人員。

Ø機修鉗工：主要從事各種機械設備的維修修理工作。

Ø工具鉗工：主要從事工具，模具，刀具的制造和修理。

Ø鉗工實驗室（一張桌4座/組）每組詳細配置如下：可以完成常用工具的認識和使用，錘、鋸、銼、鑿、劃線、裝配、調試、安裝、維修等教學工具。

二、鉗工實驗室設備清單（4座）1張桌

序號	名稱	規 格	單位	數量
1	鉗工桌	150×150×80	張	1
2	臺虎鉗	5寸	臺	4
3	鋼鋸架		把	4
4	圓銼刀	8---12寸	套	2
5	半圓銼刀	8----12寸	套	2
6	方銼刀	8----12寸	套	2
7	扁銼刀	8----12寸	套	2
8	三角銼刀	8----12寸	套	2
9	劃線平板	300×400MM	臺	2
10	榔頭		把	4
11	圓規		把	4
12	角尺		把	4
13	鋼尺	150	把	4
14	劃針	長120	支	4
15	內外卡鉗		套	2
16	三角刀		把	2
17	鏟刀	14寸	把	4
18	油石		塊	1
19	絲錐	M 6 8 10 12 14	套	2
20	扳牙	M 6 8 10 12 14	套	2
21	鑿子		套	2
22	什錦銼		套	2
23	手虎鉗		把	2
24	鋼鋸條	50條	盒	2
25	活動扳手	200×24	把	4
26	鋼絲鉗		把	4
27	一字批		把	4
28	十字批		把	4
29	呆扳手	8 10 14	套	2
30	鐵皮剪刀		把	2
31	絲攻扳手		把	4
32	扳牙扳手		把	4
33	尖嘴鉗		把	4
34	鋼絲刷		把	4

三、鉗工仿真教學系統
鉗工仿真教學系統是通過虛擬現實技術開發，能使學生不用親臨現場便了解和掌握鉗工工藝中的各種情況,完成課堂到車間的過渡。鉗工仿真教學系統大力構建圖文教學與視頻教學具有很高的實用意義和重要的現實意義。通過這些技術，實現金工實習鉗工的線上教學目的。該項目具有較高的安全性、隨時性、衛生環保、節約物資、適于大眾的優點。鉗工仿真教學系統包含圖文模式和視頻模式。圖文模式中包含了針對鉗工的實際工作需要，對鉗工必須掌握的專業基礎知識、工量具和設備的操作、鉗工基本的操作技術手法、操作過程中的技巧等，進行了系統全面的介紹；并針對生產中因某些操作失誤而產生的質量問題，從反向思維的角度，指出一些"不宜""不準""不要""不許"做的原則和具體實例，并加以說明和表述。鉗工仿真教學系統可供一線工人使用，也可作為崗前培訓目的。視頻模式包含了平面劃線、踞削、銼配、刮削、研磨、鉚接鉆孔、攻螺紋等經典常用操作。

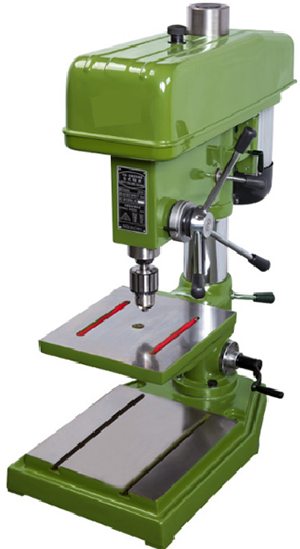

Z516型臺式鉆床

一、參數特點：
Ø主軸箱、立柱、工作臺及底座均采用優質鑄鐵。并經時效處理，穩重堅實，經久耐用。精度高，性能好，廣泛應用于儀器工業，機械制造和修理行業。
二、機床參數
Ø最大鉆孔直徑：16mm
Ø立柱直徑：70mm
Ø主軸最大行程:100mm
Ø主軸中心至立柱母線距離:193mm
Ø主軸端至工作臺面最大距離:326mm
Ø主軸端至底座臺面最大距離:556mm
Ø主軸錐度: B18
Ø主軸轉速范圍:480-4100(r/min)
Ø主軸轉速級數:5
Ø工作臺面尺寸:265×265mm
Ø底座尺寸:528×360mm
Ø總高:1037mm
Ø電動機功率: 550W
Ø包裝尺寸：770×420×940mm
Ø工作電源：【380V/550W】

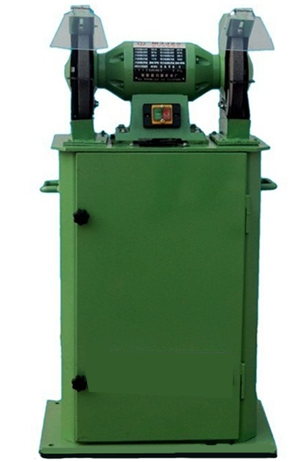

M3325除塵式砂輪機

一、產品簡介：
Ø砂輪機是用來刃磨各種刀具、工具的常用設備。除了具有磨削機床的某些共性要求外,還具有轉速高、結構簡單、適用面廣、一般為手工操作等特點.砂輪機在制作刀具中使用頻繁。
Ø本除塵式砂輪機除塵效率可達95%以上,粉塵濃度小于10毫克/m3。符合國家勞動人事部和環境衛生部的安全規定,吸塵效果好,能改善勞動環境,使操作者免受粉塵侵害.
Ø除塵式砂輪機不耐化學腐蝕，并不得暴露在戶外使用。

型號及規格	M3325	除塵電機
額定電壓	380V	380V
額定輸入功率	750W	0.32KW
額定電流	1.5A	0.65A
額定轉速	2840r/min	2840r/min
額定轉矩	2.3n*m
安全線速度	30m/s
砂輪規格	250×25×32 cm
絕緣等級	E
總重量	105KG
